JML精密电位器3386H
产品简介
JML精密电位器3386H的电位器性能,JML精密电位器3386H环境特性,JML精密电位器3386H物理特性。
订购热线:0755-83205533
产品介绍

JML精密电位器3386H电位器性能

1.阻值:□2KΩ□5KΩ □10KΩ□20KΩ □50KΩ □100KΩ□200KΩ

□500KΩ□1MΩ

2.阻值偏差:Tolerance□±10%□±20%□±30%

3.阻值变化特性:Taper□A□B□C□D□W□MN

4.终端电阻:≤1%R or 2Ω

5.接触电阻变化:3%R or 3Ω

6.绝缘电阻:R1≥1GΩ

7.耐电压:101.3 KPa 500V, 8.5Kpa350V

8.有效电行程:l260º


JML精密电位器3386H环境特性

1.额定功率(最高工作电压300V)+70℃ 0.5W,+125℃ 0W

Rated Power(max. working voltage 300V)

2.工作温度范围:-55℃~ +125℃

3.温度系数:±200ppm/℃

4.温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

5.碰撞:390m/s2,4000次 , △R≤±3%R

6.振动:10~500Hz,0.75mm或98m/s2,6h

△R≤±1%R,△(Uab/Uac)≤±2%

7.气候顺序:△R≤±3%R,R1≥100MΩ

8.70℃电气耐久性:70℃0.5W,1000h △R≤±3%R

9.机械耐久性:50周,△R≤±3%R

10.稳态湿热:△R≤±3%R,R1≥100MΩ

JML精密电位器3386H物理特性

1.总机械行程:l280º

2.起动力矩:≤20mN•m

3.止档力矩:≥50mN•m

4.标准包装:50pcs/管

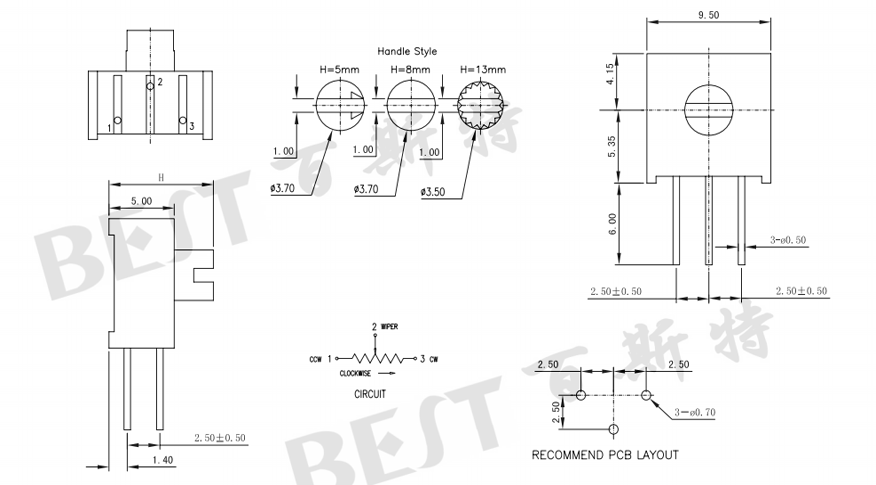

JML精密电位器3386H参考图纸

单位:mm

精密电位器3386H

注意:

1、PCB板孔径不可开太大,请按图纸要求进行开孔;

2、调节时,不可给调节帽施压太大的力; 3、产品波峰焊的温度为245±5℃,时间为5秒、手工焊接温度为320±10℃,时间3--5秒。
