JML精密电位器3362M技术参数

电位器性能:

阻值范围(Ohms) : 10~1M

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 500V,8.5Kpa 350V

有效电行程 : 210°±10°

JML精密电位器3362M环境特征:

额定功率(最高工作电压300V):+70℃ 0.5W,+125℃ 0w

工作温度范围: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000次 , △R≤±2%R

振动：10~2000Hz，0.75mm ，6h△R≤±1%R，△(Uab/Uac)≤±2%

气候顺序： △R≤±3%R，R1≥100MΩ

70℃电气耐久性：0.5W，1000h △R≤±3%R

机械耐久性：50周，△R≤±3%R

稳态湿热：△R≤±3%R，R1≥100MΩ

JML精密电位器3362M物理特征:

总机械行程: 250°±10°

起动力矩: ≤20mN•m

止档力矩: ≥50 mN•m

标准包装 :50pcs/管

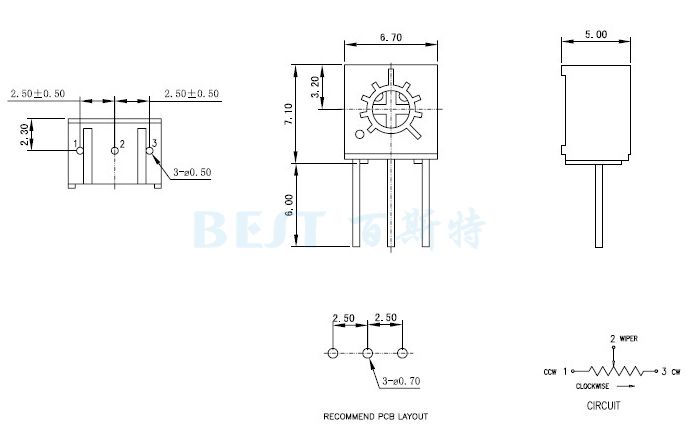

精密电位器JML3362M参考图纸

单位：mm
