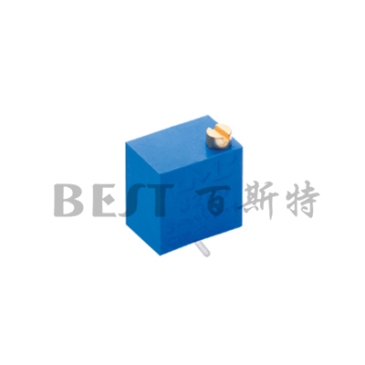

JML精密电位器3269W技术参数

阻值范围(Ohms) :10~2M

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程 : 12± 12turns

JML精密电位器3269W环境特征:

额定功率(最高工作电压300V): +70℃ 0.25W, +125℃ 0w

工作温度范围: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000次 , △R≤±2%R

振动：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△(Uab/Uac)≤±2%

气候顺序： △R≤±3%R，R1≥100MΩ

70℃电器耐久性：0.25W，1000h △R≤±3%R

机械耐久性 ：50cycles，△R≤±3%R

稳态湿热：△R≤±3%R，R1≥100MΩ

JML精密电位器3269W物理特征:

总机械行程: 14± 12turns

起动力矩: ≤20mN•m

止档力矩: ≥25 mN•m

包装 :50pcs/管

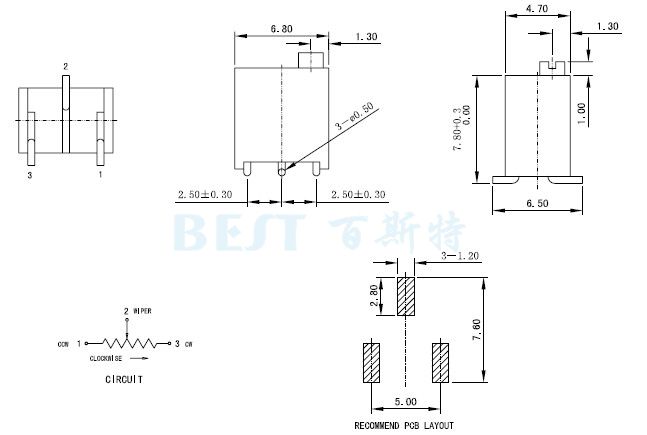

精密电位器JML3269W参考图纸

单位：mm
