机械性能:

全回转角度：300°±10°

转动力矩：150~200gf.cm

回转止动强度：6Kgf.cmMAX.

轴押引强度：6KgfMAX.

轴摇晃度：0.6xL/20mm p-p max.

电气特性:

全阻抗值：500KΩ

全阻抗值容许差：±5%

残留电阻值 ：R≤20Ω

抵抗变化特性 ：□A ■B □C □D □W

定格电力：B taper 0.05W

最高使用电压：B taper 50V AC other taper 10V AC

相互偏差：≤±3dB(-40~0dB)

绝缘抵抗：100MΩ min. at 250V DC

耐电压：1 minute at 300V AC

回转寿命：10,000 cycles min.

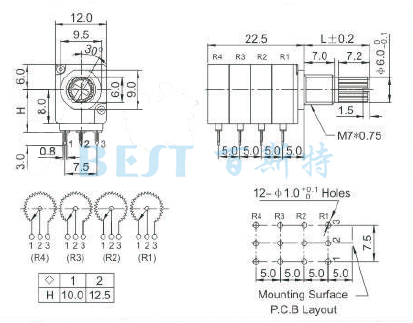

电位器RV12422BO参考图纸
