轻触开关12×12的型号选择和应用

轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势，在电子设备及白色家电等方面得到广泛的应用。常常应用于影音产品、数码产品、通讯产品、玩具、电脑产品、健身器材、家用电器、安防产品、医疗器材、验钞笔等。轻触开关是随着电子技术发展的要求而开发的第四代开关产品，常用的规格有轻触开关12×12、轻触开关6×6、轻触开关4×4等。轻触开关12×12常用的型号有TS-1103CW、TS-1103、TS-1103K、TS-1103W、TS-1103C等。下面我来给大家详细介绍这几款轻触开关12×12的产品吧!

(1)轻触开关TS-1103CW

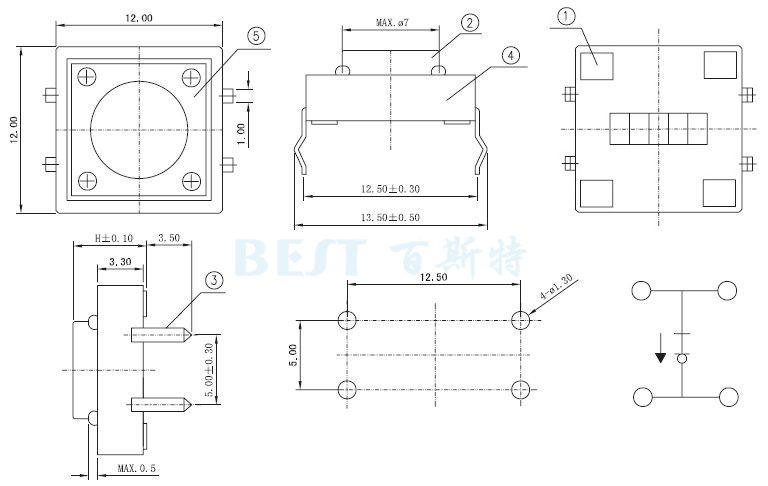

轻触开关TS-1103CW参考图纸：

产品简介：

轻触开关TS-1103CW，是一款带防水功能的轻触开关，规格尺寸为12×12轻触开关，其TS-1103CW轻触开关的动作力度：160g/250g两种;一般广泛用于音响、电子仪器、数码产品、家用电器等行业。

技术参数：

绝缘电阻：≥100MΩ

额定电流：dc12v 50MA

接触电阻：≤100Ω

驱动力：260±50GF

轻触开关寿命：60000次

行程：0.25mm±0.1mm

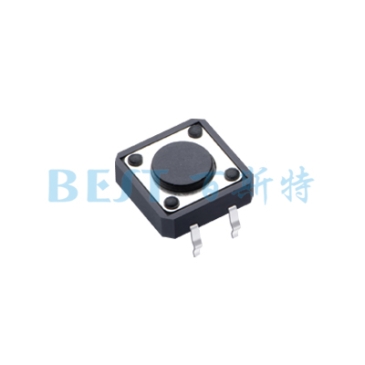

(2)轻触开关TS-1103

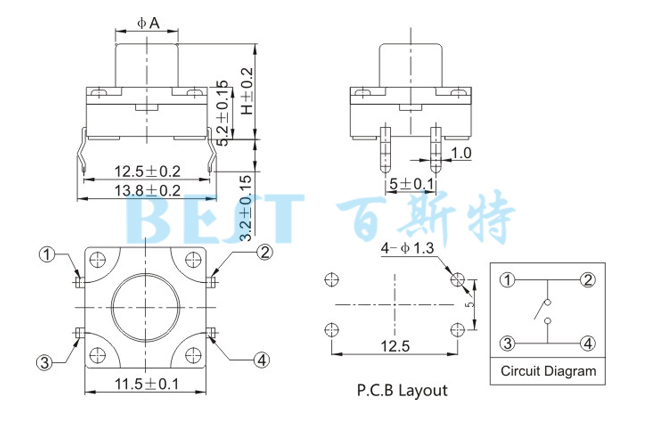

轻触开关TS-1103参考图纸：

轻触开关TS-1103产品简介：

TS-1103是12×12轻触开关,是方形轻触开关，高度有4.3/5-22等不同高度，按键力度有160g/250g两种。包装方式是袋装，1000PCS/袋，其中轻触开关TS-1103不能过回流焊，一般都是手工焊接.

轻触开关TS-1103技术参数：

使用范围温度：-20℃~70℃

保存温度范围：-30℃~80℃

额定值：DC 12V 50mA

接触电阻：≤50mΩ

绝缘电阻：≥100 MΩ

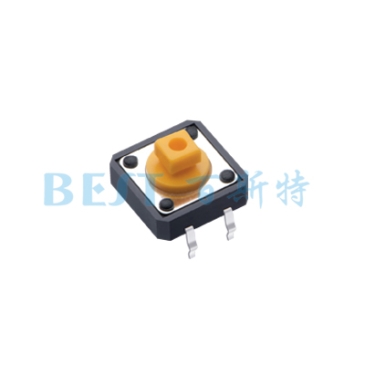

(3)轻触开关TS-1103K

轻触开关TS-1103K参考图纸：

产品简介：

轻触开关TS-1103K，是一款带防水功能的轻触开关，它的长宽尺寸为：11.5×11.5，高度有3.2mm，TS-1103K轻触开关的动作力度：160g/250g两种;TS-1103K防水轻触开关适用于具有防水防尘要求的电子电器按键、电子化的各种音响设备、数码产品、通讯设备、测量仪器等产品。

技术参数：

额定电流：dc12v 50MA

接触电阻：≤100Ω

驱动力：260±50GF

轻触开关寿命：60000次

绝缘电阻：≥100MΩ

行程：0.25mm±0.1mm

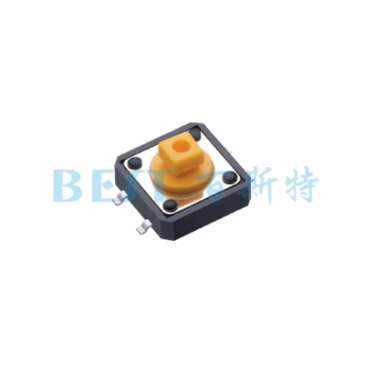

(4)轻触开关TS-1103W

轻触开关TS-1103W参考图纸：

轻触开关TS-1103W产品简介：

轻触开关TS-1103W为12×12mm贴片型轻触开关，高度有4.3mm-12mm高。但是支持耐高温的只有4.3mm和5mm两个高度，颜色也只有白色头。力度：160g/250gf;包装方式：袋装(1000pcs包)。轻触开关TS-1103W常用于家用电器、仪器仪表、汽车电子、安防产品等行业。

轻触开关TS-1103W技术参数：

使用范围温度：-20℃~80℃

额定值：DC 12V 50mA

绝缘电阻：≥100 MΩ

接触电阻：≤30mΩ

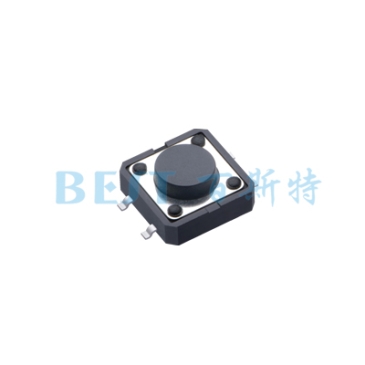

(5)轻触开关TS-1103C

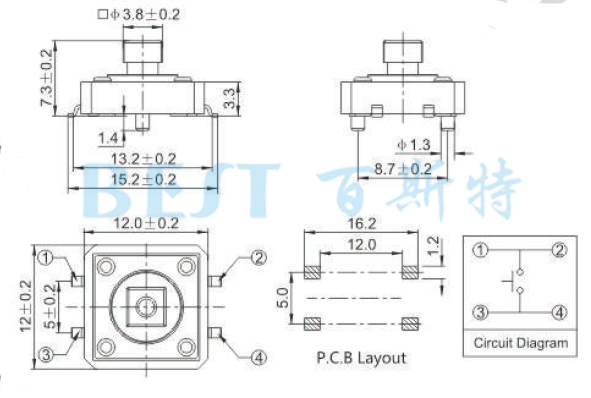

轻触开关TS-1103C参考图纸：

轻触开关TS-1103C产品简介：

轻触开关TS-1103C是一款仿欧姆龙开关的产品，它有四个定位柱和四个引脚，它的外观长宽尺寸为12x12mm，也被称呼为12x12轻触开关,四脚轻触开关12x12等。四个定位柱可以精确的定位开关在PCB板上的位置，防止开关移位，四个引脚可以使轻触开关固定的更加牢固，开关的驱动力度有3个标准分别为：250克力，180克力，160克力，如需要其他的力度需要特别定制。此12x12轻触开关只有一个高度为：7.3mm，颜色有黑色和黄色两种。

轻触开关TS-1103C技术参数：

使用范围温度：-20℃~70℃

额定值：DC 12V 50mA

保存温度范围：-30℃~80℃

接触电阻：≤50mΩ

绝缘电阻：≥100 MΩ

机械性能：

驱动力：250±30gf或180±30gf或160±30gf

回复力：50gf min

行程：0.25±0.1mm

可焊性：超过75%的焊锡面积被锡料所覆盖

机械寿命：50000次

以上就是关于轻触开关12×12的常见几款产品的相关介绍，大家如果有不明白的地方，欢迎致电咨询。其次，建议大家给轻触开关12×12端子进行焊接时，不要在端子上施加负荷，以免因条件不同会有松动，变形及电特性劣化的可能。轻触开关12×12对于平轴杆型，尽量按下开关中心部。对于铰链结构，按下时轴杆按动位置将移动，请特别注意。如果使用开关的整机的周围材料产生腐蚀性气体，将有可能造成接触不良等现象，所以请事先进行充分的确认。
