轻触开关3×4的型号选择和参数介绍

时间: 2020-03-11 10:37:39浏览次数:6352
轻触开关3×4采用的是一种密封技术,也就是说它具有防水,防油污和污染的作用,还有防静电的功能,不会轻易被污染和干扰。轻触开关3×4制造的成本相对来说是比较低的 ,有一些薄膜开关甚至只售价几分钱,这对于一个有众多功能的电子元件来说,这样的价格已经使其在市场上具有相当大的优势了。


轻触开关3×4采用的是一种密封技术,也就是说它具有防水,防油污和污染的作用,还有防静电的功能,不会轻易被污染和干扰。轻触开关3×4制造的成本相对来说是比较低的 ,有一些薄膜开关甚至只售价几分钱,这对于一个有众多功能的电子元件来说,这样的价格已经使其在市场上具有相当大的优势了。轻触开关3×4的具有小巧轻便的优点,通常带灯的轻触开关的重量只有几克到几十克而已,不管是安装还是携带都十分方便。此外,根据尺寸进行区分,还有轻触开关4×4、轻触开关6×6等。下面我来给大家简单介绍几款常用的产品吧!

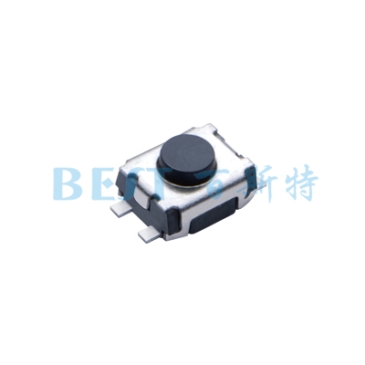

(1)轻触开关3×4_TS-1182

轻触开关3×4_TS-1182

轻触开关TS-1182参考图纸:

轻触开关TS-1182参考图纸

轻触开关TS-1182产品简介:

轻触开关TS-1182是轻触按键开关,属于微小型轻触开关。长宽为3mm×3mm,高度1.5mm,因其体积小的特点主要用户数码产品、玩具、血压计、安防等行业。

轻触开关TS-1182技术参数:

使用范围温度:-20℃~70℃

额定值:DC 12V 50mA

保存温度范围:-30℃~80℃

接触电阻:≤50mΩ

绝缘电阻:≥100 MΩ

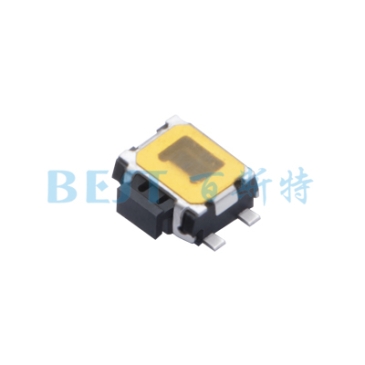

(2)轻触开关3×4_TS-1185

轻触开关3×4_TS-1185

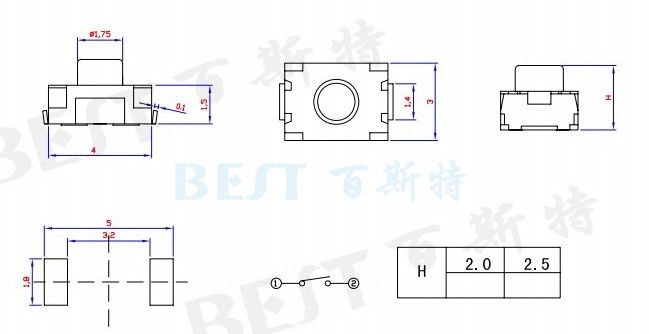

轻触开关TS-1185参考图纸:

轻触开关TS-1185参考图纸

轻触开关TS-1185的尺寸3×3.5,基座高度为1.5,,有带定位柱和不带定位柱两种选择,一般常用是带定位柱。此款型号可称为四脚贴片轻触开关或3×3.5贴片小乌龟开关。TS-1185轻触开关多数是用于数码产品、通讯器材、医疗设备、电子产品等。

轻触开关TS-1185技术参数:

环境温度:-16度~ 60度

保存温度:-20度-70度

额定电负荷:DC12V 50MA

接触电阻:≤100Ω

绝缘电阻:≥100MΩ

耐电压:AC250V.50HZ/1min

轻触开关寿命:50000次

驱动力:250±30GF/200±30GF/100±30GF

行程:0.15mm±0.02mm

回复力:15GF min

(3)轻触开关3×4_TS-1185U

轻触开关3×4_TS-1185U

轻触开关TS-1185U参考图纸:

轻触开关TS-1185U参考图纸

轻触开关TS-1185U产品简介:

轻触开关TS-1185U的尺寸3×4,为两脚贴片型轻触开关,市场称为U型脚小乌龟轻触开关,有带定位柱和不带定位柱两种,TS-1185U可以过 260度回流焊。TS-1185U轻触开关的高度有2.0和2.5两种,力度:100g、200g、240g三种,有带防尘和不带防尘两种,类型包装可分为编带包装和胶带包装,TS-1185U轻触开关多适用于数码,通讯器材,家用电器,安防,玩具等产品。

轻触开关TS-1185U技术参数:

环境温度:-16度~ 60度

保存温度:-20度-70度

额定电负荷:DC12V 50MA

接触电阻:≤100Ω

绝缘电阻:≥100MΩ

耐电压:AC250V.50HZ/1min

轻触开关寿命:50000次

驱动力:240±30GF/200±30GF/100±30GF

行程:0.15mm±0.02mm

回复力:15GF min

(4)轻触开关3×4_TS-1186E

轻触开关3×4_TS-1186E

轻触开关TS-1186E参考图纸:

轻触开关TS-1186E参考图纸

轻触开关TS-1186E产品简介:

轻触开关TS-1186E俗称“小乌龟轻触开关”,长宽尺寸为:2.9×3.9mm,属于两脚贴片型轻触开关,可以耐高温。轻触开关TS-1186E普通使用在玩具、安防、数码、医疗仪器等行业,轻触开关TS-1186E是百斯特生产批发销售的轻触产品之一。

轻触开关TS-1186E技术参数:

使用范围温度:-20℃~70℃

保存温度范围:-30℃~80℃

额定值:DC 12V 50mA

接触电阻:≤50mΩ

绝缘电阻:≥100 MΩ

(5)轻触开关3×4_TS-1185E

轻触开关3×4_TS-1185E

轻触开关TS-1185E参考图纸:

轻触开关TS-1185E参考图纸

轻触开关TS-1185E产品简介:

轻触开关TS-1185E的尺寸3×4,基座高度为1.5,总体高度有1.8/2.0/2.5三种,有带定位柱和不带定位柱两种选择,一般常用带定位柱。此款型号可称为两脚贴片轻触开关或3×4贴片小乌龟开关。TS-1185E轻触开关多适用于医疗,数码,通讯器材,对讲产品等。

轻触开关TS-1185E技术参数:

环境温度:-16度~ 60度

保存温度:-20度-70度

耐电压:AC250V.50HZ/1min

轻触开关寿命:50000次

额定电负荷:DC12V 50MA

接触电阻:≤100Ω

驱动力:250±30GF/200±30GF/100±30GF

绝缘电阻:≥100MΩ

行程:0.15mm±0.02mm

回复力:15GF min

以上就是关于轻触开关3×4常用规格型号的产品以及相关参数详情的介绍。 轻触开关3×4具有良好的导电性能,它的电路可以采用碳浆、银浆或者铜箔等来印刷,导电层随意折叠也不会出问题,并且它的薄膜开关也能够承受较高的电压,而不会对性能有损伤。此外,轻触开关3×4不仅外观美观、使用寿命长。大家如果由需要可以联系我们,我们的产品不仅价格实惠,质量也有保障!
