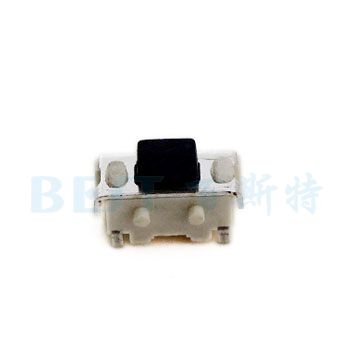

轻触开关TS-1111A产品简介

轻触开关TS-1111A,又被称为2*4轻触开关，侧按轻 触开关。此款轻触开关的外形长宽尺寸为：1.8mm*4.0mm，底部有两个定位柱可以防止轻触开关在PCB上移动。此款产品的驱动力度有三个标 准：160克力，180克力，250克力，包装方式有两种方式：袋装(1000PCS/包)，卷装也就是编带(3000PCS/盘)。此款产品的弹片为双 弹片也可以做三弹片，但是三弹片的价格会高很多，此款产品在医疗器械等行业用量较大。

轻触开关TS-1111A技术参数

保存温度：-25°C ~ +70°C

使用温度范围：-16°C ~ +60°C

接触电阻：≥100 MΩ

绝缘电阻：≥100 MΩ

机械性能

驱动力：160/180/250±30gf

回复力：15gf Min

行程：0. 25±0. 15mm

可焊性：超过75%的锡焊面积被焊料所覆盖

机械寿命 :在寿命拭验设备连续转 换30, 000次

各部件材质

弹片：材料不锈钢，数量2个，颜色为银白色。

盖子：材质黄铜，数量1个，颜色为银白色。

底座：材料为LCP(塑料)，数量1个，颜色为黑色。

按钮：材料PPA(塑料)，数量1个，颜色为黑色。

轻触开关TS-1111A参考图纸
