厂价直销3540电位器-规格齐全-快速交货

时间: 2019-12-11 14:50:16浏览次数:6870
3540电位器是常用的电位器型号之一,也常被称之为精密多圈线绕3540电位器,这是一款高品质的线绕电位器,3540电位器主要用于仪器、仪表、邮电通信、电力设备、铁道信号、航空、航天等领域。此外,常用电位器型号还有3386电位器、3362电位器、3296电位器、3266电位器等。

3540电位器是常用的电位器型号之一,也常被称之为精密多圈线绕3540电位器,这是一款高品质的线绕电位器,3540电位器主要用于仪器、仪表、邮电通信、电力设备、铁道信号、航空、航天等领域。此外,常用电位器型号还有3386电位器、3362电位器、3296电位器、3266电位器等。不知道大家对电位器的产品知识以及精密电位器的安装注意事项有多少了解呢?下面我来给大家简单介绍一下几款常用的电位器产品参数以及规格型号吧!

(1)3540电位器_JML精密电位器3540

3540电位器_JML精密电位器3540

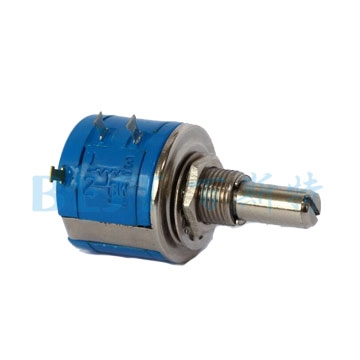

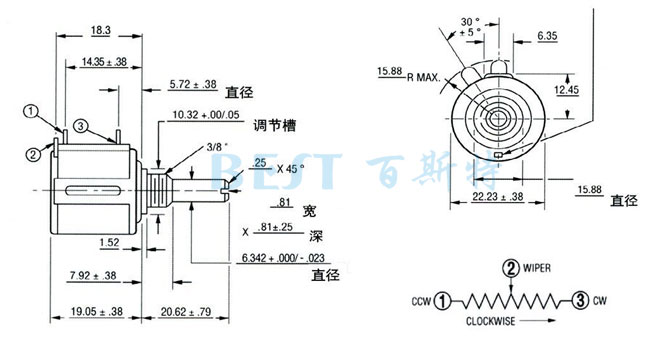

JML精密电位器3540_参考图:

JML精密电位器3540_参考图

JML精密电位器3540_技术参数:

JML精密电位器3540_产品参数:

标称阻值范围:100Ω-100KΩ

阻值允许偏差:±5%

独立线性度:0.25%

终端电阻:≤0.2%R或5Ω

转动噪音:≤3%R或3Ω

绝缘电阻:R1≥1GΩ

耐电压:101.3kPa 710V 8.5kPa 470V

有效电行程:≥3600° -10%

精密电位器JML3540_环境特性:

额定功率:(工作电压315V) +70℃ 2W;±125℃ 0W

工作温度范围:-55°C ~ + 125°C

电阻温度系数:±100ppm/°C

温度变化:ΔR≤±2%R,Δ(Uab/Uac)≤±1%

碰撞:390m/s²、4000次 ΔR≤±1%R

振动:10~500Hz,0.75mm或98m/s²,6h ΔR≤±1%R,Δ(Uab/Uac)≤±2%R

气候顺序:ΔR≤±3%R,R1≥100MΩ70℃电气耐久性2W、1000h、ΔR≤±3%R

机械耐久性:10000周(cycles)、ΔR≤±3%R

稳态湿热:ΔR≤±3%R,R1≥100MΩ

JML精密电位器3540_物理特性:

总机械行程:3600° ±10°

起动力矩:≤36mN.m

止档力矩:≥300mN.m

标准包装:50只/盒(pcs/tube)

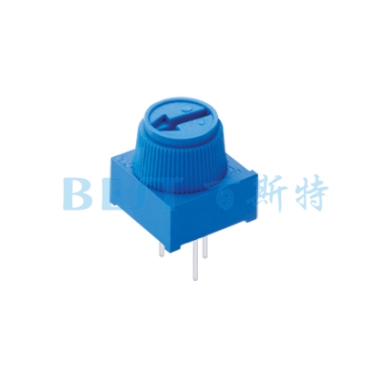

(2)3386电位器_JML精密电位器3386PM

3386电位器_JML精密电位器3386PM

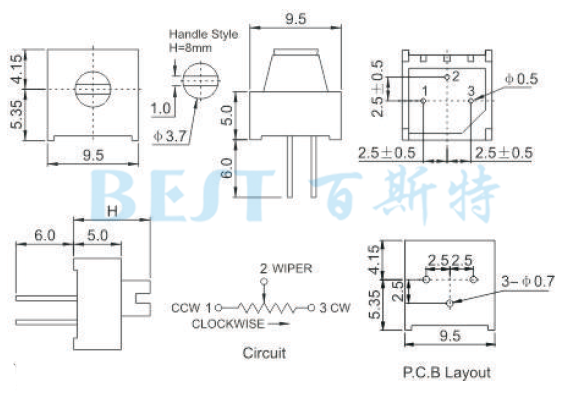

JML精密电位器3386PM_参考图纸:

JML精密电位器3386PM_参考图纸

JML精密电位器3386PM_技术参数:

阻值范围 : 10~1M

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 350V

有效电行程: 260°

JML精密电位器3386PM_环境特征:

额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow

工作温度范围: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

碰撞:390m/s2,4000uqw , △R≤±2%R

振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

气候顺序: △R≤±3%R,R1≥100MΩ

70℃电气耐久性:0.5W,1000h △R≤±3%R

机械耐久性 :50cycles,△R≤±3%R

稳态湿度:△R≤±3%R,R1≥100MΩ

JML精密电位器3386PM_物理特征:

总机械行程: 280°

起动力矩: ≤20mN•m

止档力矩: ≥50 mN•m

标准包装 :50pcs /管

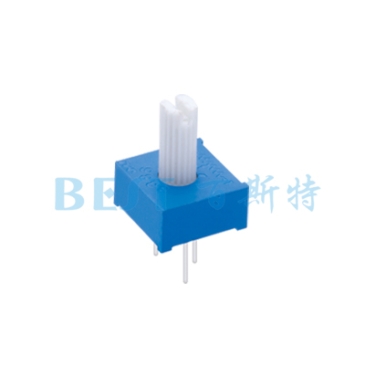

(3)3386电位器_JML精密电位器3386PL(3-5-8)

3386电位器_JML精密电位器3386PL(3-5-8)

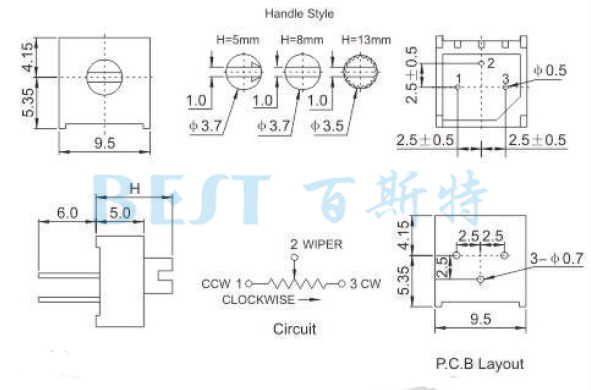

JML精密电位器3386PL(3-5-8)_参考图纸:

JML精密电位器3386PL(3-5-8)_参考图纸

JML精密电位器3386PL(3-5-8)_技术参数:

阻值范围 : 10~1M

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 350V

有效电行程: 260°

JML精密电位器3386PL(3-5-8)_环境特征:

额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow

工作温度范围: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

碰撞:390m/s2,4000uqw , △R≤±2%R

振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

气候顺序: △R≤±3%R,R1≥100MΩ

70℃电气耐久性:0.5W,1000h △R≤±3%R

机械耐久性 :50cycles,△R≤±3%R

稳态湿度:△R≤±3%R,R1≥100MΩ

JML精密电位器3386PL(3-5-8)_物理特征:

总机械行程: 280°

起动力矩: ≤20mN•m

止档力矩: ≥50 mN•m

标准包装 :50pcs /管

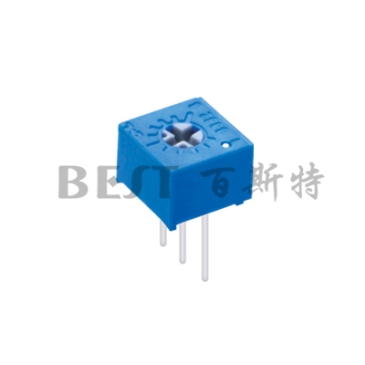

(4)3362电位器_JML精密电位器3362U

3362电位器_JML精密电位器3362U

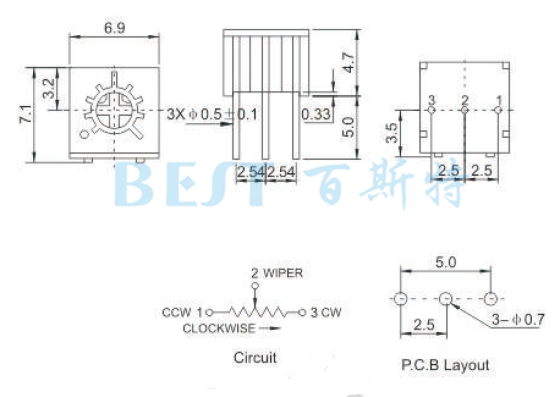

JML精密电位器3362U_参考图纸:

JML精密电位器3362U_参考图纸

JML精密电位器3362U_技术参数:

阻值范围 : 10~1M

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 350V

有效电行程: 260°

JML精密电位器3362U_环境特征:

额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow

工作温度范围: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

碰撞:390m/s2,4000uqw , △R≤±2%R

振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

气候顺序: △R≤±3%R,R1≥100MΩ

70℃电气耐久性:0.5W,1000h △R≤±3%R

机械耐久性 :50cycles,△R≤±3%R

稳态湿度:△R≤±3%R,R1≥100MΩ

JML精密电位器3362U_物理特征:

总机械行程: 280°

起动力矩: ≤20mN•m

止档力矩: ≥50 mN•m

标准包装 :50pcs /管

以上就是关于3540电位器、3386电位器以及3362电位器的相关产品规格参数的介绍。不管是3540电位器还是其它型号的电位器,建议大家在选购的时候都要先了解清楚产品的相关信息以及相关的使用注意事项,如电位器表面应避免结露或有水滴存在,避免在潮湿地方使用,以防止绝缘劣化或造成短路,如果有不明白的地方,可以咨询客服人员,以免因为选型不当的问题造成不必要的损失!如果大家还想了解更多关于3540电位器以及其它型号的产品的详情信息,欢迎随时致电联系我们呢!
