3296电位器封装尺寸详解

时间: 2019-05-29 11:09:49浏览次数:231
电位器可以分为精密电位器和密封式电位器,3296电位器就是精密电位器的其中一个系列,根据其规格可分为:3296X、3296P、3296Y、3296Z、3296W、3362P、3362M、3362S、3362U、3362W等几种类型。

电位器可以分为精密电位器和密封式电位器,3296电位器就是精密电位器的其中一个系列,根据其规格可分为:3296X、3296P、3296Y、3296Z、3296W、3362P、3362M、3362S、3362U、3362W等几种类型,而且规格不同的电阻,对于功能特性上也是会有所差异的。那么一般在我们购买3296电位器的时候,可不能单凭价格来局限于评测产品的质量好坏,因为电位器的性能特性可以从其功率、阻值、温度系数等方面来综合分析的。可能对于一些刚入门的朋友并不了解精密电位器、密封电位器使用不该忽略的细节,那接着下面主要给大伙详细介绍下几款常用3296电位器的性能特点及用途吧。

(1)3296X电位器:

3296X电位器

3296X电位器_产品简介:

3296X电位器是3296系列常用的一种电位器,具有精度高、进步范围大等优点。

3296X电位器_性能:

阻值范围(Ohms) :10~2M

阻值偏差: ±10%

终端电阻: ≤1%R or 2Ω

阻值变化特征: B

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程 : 25± 2turns

3296X电位器_物理特征:

总机械性能: 28± 2turns

止档力矩: ≥36 mN•m

起动力矩: ≤36mN•m

标准包装:50pcs/管

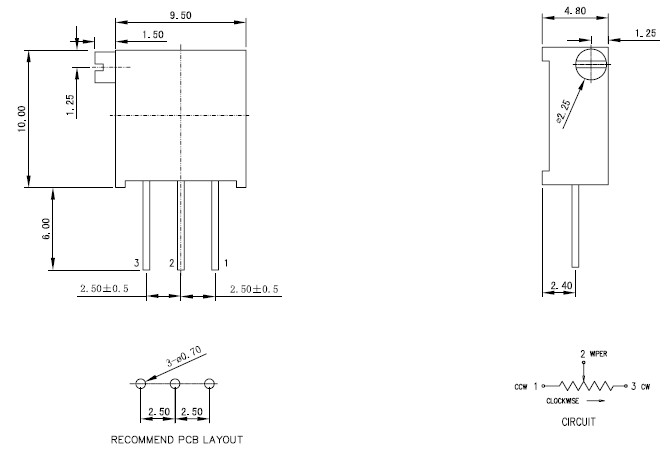

3296X电位器_参考图纸:

3296X电位器_参考图纸

(2)3296Y电位器

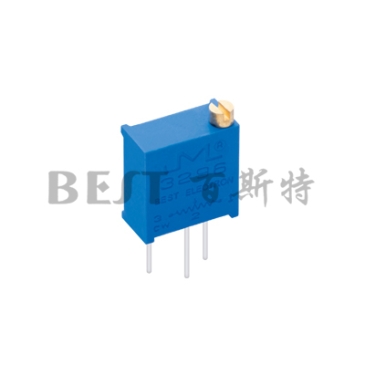

3296Y电位器

3296Y电位器_产品简介:

3296Y电位器常用于电子、通信等多种设备。

3296Y电位器_技术参数:

阻值范围(Ohms) :10~2M

阻值变化特征: B

阻值偏差: ±10%

终端电阻: ≤1%R or 2Ω

绝缘电阻: R1≥1GΩ

接触电阻变化: ≤3%R or 3Ω

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程 : 25± 2turns

3296Y电位器_物理特征:

总机械性能: 28± 2turns

止档力矩: ≥36 mN•m

起动力矩: ≤36mN•m

标准包装:50pcs/管

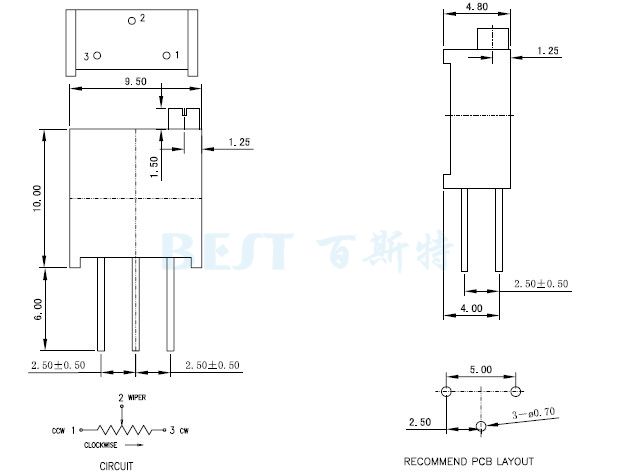

3296Y电位器_参考图纸:

3296Y电位器_参考图纸

在使用3296电位器时,若发生故障损坏导致要更换的情况,则要更换相应规格的型号电阻,对于其它规格不同的电阻是不能够随意替换的。有关3296电位器性能特点及一些操作的常识点等内容大致就讲到这里,倘若还有什么不懂的问题,或者想了解更多关于3296电位器的详细内容,可以随时咨询精密龙的在线客服专员哦。
