SD卡座结构图及使用注意说明

SD卡座的应用在现各电子设备中都需使用到的，那么其SD卡座的规格不一样的话，对于结构上也是有所不一样的，其适应的sd卡座也是会有所不同的。那么大家对SD卡座的结构图有了解过吗？在对于sd卡座使用上需要注意哪些事项呢？如非技术人员，相信大家在选购sd卡座的时候对其的结构图以及使用注意说明书都很少了解吧。那下面小编就给你们详细讲解SD卡座结构图及使用注意说明。

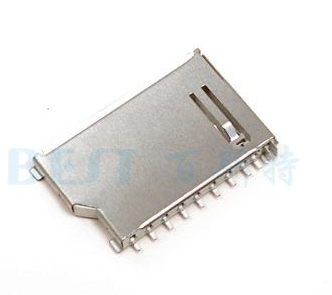

SD卡座示例图

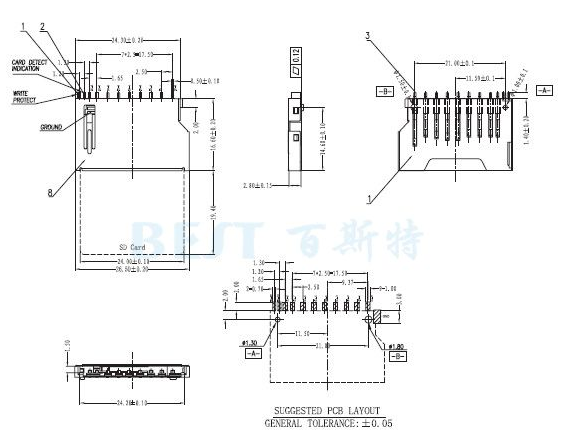

SD卡座结构图

SD卡座的结构分析及工作原理

SD卡座是一种弹跳式的装置，在sd卡座的卡槽底部一般都是有一个复位的装置结构。可以将sd卡弹跳出来，其操作原理是，在SD卡座中卡槽的底部有个小直径和小线径的弹簧或者是一种切口式弹片，按一下sd卡就嵌在卡座里面，相反在按一下就可以弹跳出来。因此卡座不但可以临时锁死结构，而且还可以临时弹出等，其主要的就是靠这复位的装置来操作。除此之外，其SD卡座的工作原理是：在卡槽有相对应的凸起开口，将其sd卡座插入到卡座的卡槽内，然后通过SD卡座以命令形式的传输来控制SD卡的读写等操作，而且还可以可根据命令对多块sd卡或单块SD卡进行读写操作。

SD卡座技术参数

额定电流：1.0 AC max

接触电阻：≤100mΩ

绝缘电阻：≥1000MΩ

额定电压：100V AC

应用范围：车载DVD、MP4、MP3、电脑设备、笔记本、电子设备等等领域。

SD卡座使用注意事项

注意事项一

1.在sd卡座与sd卡之间的插拔力度不要过大，如过大的情况，会对sd卡的芯片有磨损影响，从而会导致使sd卡座内读取sd卡的数据时候出现一些数据错误等现象。

注意事项二

2.目前sd卡规格不一样的结构上也是会有所不同的，否者卡座与sd卡的结构不相符合的话是使用不了的，所以在使用上要根据sd卡结构来选用相应的sd卡座。

注意事项三

3.对于sd卡座的内部也要避免有水气侵入，否者在sd卡座的使用上会造成一些读取sd卡数据错误或者数据异常等现象。

注意事项四

4.关于sd卡座使用时间久了，内部也肯定会累积一定的灰尘以及杂物之类等东西。要定期处理这些灰尘之类的东西，否者在sd卡座使用上也是比较容易造成一些读取数据异常等问题。

上述的SD卡座结构及使用注意说明小编都具体讲的很明白了，相信大家通过SD卡座结构图都了解到其卡座的结构原理，除此之外还得说个注意事项，对于进行sd卡座焊接时，要避免接触到一些带腐蚀性的化学液体之类的东西，例如一些水溶性助焊剂，否者接触到了会使sd卡座内部的芯片有可能会受到腐蚀。所以在焊接操作上要多加注意这点。如大家在SD卡座的使用中遇到什么问题不懂处理的话，小编推荐你可以咨询下百斯特电子技术人员。
