dc插座三个引脚怎么用及操作注意事项

插座在如今的电子元件市场中规格众多，如常用的dc插座规格类型有区分防水插座、普通插座、电脑插座、usb插座等规格分类，而dc插座应用较多在电脑显示器专用电源的插座，其它规格不同的插座其应用也是不一样的，如不是经常接触插座的人员，那么对于dc插座三个引脚怎么用或其它规格的插座一些怎么应用以及如何接线等可能有所不了解，这也是很正常的，那接下来由小编为大家讲解dc插座三个引脚怎么用及操作注意事项。

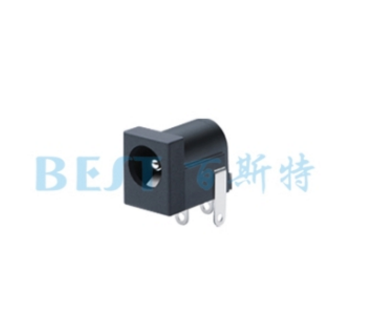

dc插座结构作用

dc插座它是由绝缘基座、叉型接触弹片、横向插口、纵向插口、定向键槽组成，两只叉型接触弹片定位在基座中心部位，成纵横向排列互不相连。叉型接触弹片部位一端为接线口，表面外露在基座圆柱体顶面，供连接输入电源软线或软缆用，叉型接触弹片另一端由基体互连的两只弹性臂组成。

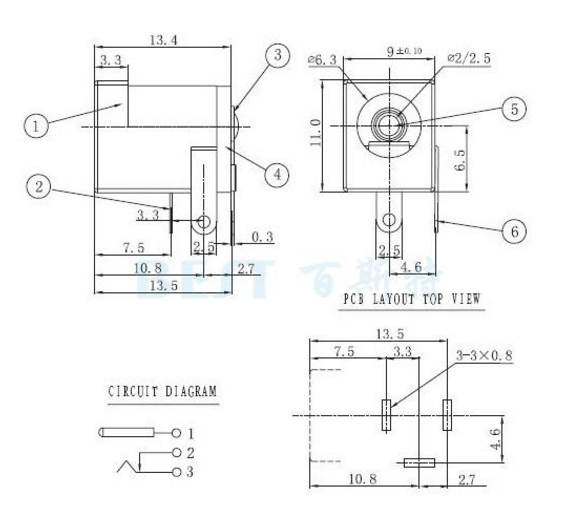

三个引脚dc插座005图纸

dc插座三个引脚如何连接

dc插座一般有三个引脚组成，不过一般只用连两个引脚就行了，dc插座引脚插口中心为正极，插口边为负极。接单片机和插座铁心相连的是接VCC，VCC正对管dc插座引脚接GND，侧面那个引脚一般起固定作用，可以不连接(侧面的那个引脚是用来接电池用的)侧面的引脚和底下的引脚不插dc插座时状态是联通的。然后dc插座后面那个引脚接电路板地线，底下的那个引脚接电路板正极。(如用电池供电使用的时候，侧面那个引脚接电池的正极)

dc插座操作注意事项

上述小编讲解过dc插座三个引脚怎么用，最后讲解下dc插座三个引脚怎么用的一些注意事项，dc插座三脚上面孔为地线，左零(N)右火(L)。通常单相用电设备，尤其是移动用电设备，应使用三芯插头和与之配套的三孔插座。三孔插座上有专用的保护接零(地)插孔，在采用接零保护时，有人经常在插座底内将此孔接线柱头与引入插座内的那根零线直接相连，这是极为危险的。因为万一电源的零线断开，或者电源的火线、零线接反，其dc插座外壳等金属部分也带有与电源相同的电压，这就会引起导致触电。所以，dc插座接线时应接地插孔与专用的保护地线相连。
