轻触开关四个脚怎么接？

说到轻触开关四个脚怎么接？在这很多人容易搞混乱了，因为轻触开关的功能分为两种：一种是常开型、另一种是常闭型。其中最为常见的是常开型，常开型是指线路一般为断开，轻按按键柄触动弹片和底座的炮点接触，这时开关视为导通，放开按键柄弹片和炮点分开，这时开关视为分开，产品的性能为OK。常闭型是比较少见的，因为这样比较不符合常规的产品设计，常闭型是指正常情况下开关是导通的，当触动开关的时候，线路和功能都是为断开的。这种开关的阻值就是和常开的相反，所以小编在这一般不推荐使用。下图讲解的是常开型轻触开关四个脚接法。

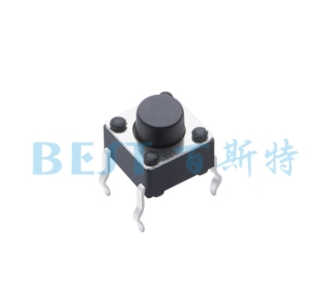

轻触开关TS-1109（常开型）

四脚原理图

轻触开关原理说明

不论是常开型还是常闭轻触开关必须由两个引脚以上组成，这样才能形成一组开关功能，正常为两脚、四脚、五脚。为什么会有五脚开关的呢?因第五只脚是用来接地的，接地脚是用来干嘛的我想大家都知道。当然还有三个脚的，一般三脚都是侧压的比较多，这个第三只脚就是为了固定设计的，所以大家可以放心使用，使劲的去按压都是没有问题的。下图中两脚线路我们一款就一目了然了，我来解释一下轻触开关的四个引脚是怎么接的吧!正常情况下a和b为一组导通，c和d为一组导通，当触动开关的时候的a和c为一组，b和d为一组，按照这样的方式来设计开关的功能就是对的了。

轻触开关四个脚怎么接？接法就是和上图说明的一致，如需了解更多轻触开关日常维护和挑选秘诀又或者您对于轻触开关还有很疑问的话，欢迎您关注我们精密龙电子有限公司（http://www.best-digi.com/），我们会一一为您解答所有有关于开关的问题，如有需要订购产品，欢迎致电0755-837611936或在线咨询百斯特客服。
