常用合成碳膜电位器的性能指标是什么样的
合成碳膜电位器是应用极为广泛的一种电位器，今天除了说到合成碳膜电位器的性能指标，主要还讲解了绕线电位器、有机实芯电位器等种常用电位器的性能指标，供大家借鉴：
1、 常用绕线电位器的性能指标
|
型号 |
特征 |
主尺寸 |
安装形式 |
额定功率 |
阻值范围 |
|
WX2 |
普通单圈 |
∮18mm |
防转轴套 |
1W |
27Ω-15Ω |
|
WX3 |
普通单圈 |
∮23mm |
防转轴套 |
3W |
27Ω-15Ω |
|
WXX0.25-1 |
单圈微调 |
∮9mm |
立式 |
0.25W |
47Ω-4.7Ω |
|
WXX0.25-2 |
单圈微调 |
∮9mm |
轴套 |
0.25W |
47Ω-4.7Ω |
|
WXX0.25-3 |
单圈微调 |
∮9mm |
引线卧式 |
0.25W |
47Ω-4.7Ω |
|
WXD9 |
10圈微调 |
∮12mm |
轴套压板 |
0.5W |
22Ω-27Ω |

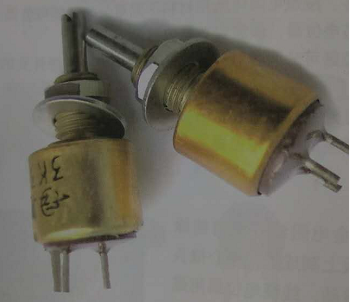

绕线电位器实物图
2、 常用有机实芯电位器的性能指标
|
型号 |
特征 |
主尺寸 |
安装形式 |
阻值特性 |
额定功率 |
阻值范围 |
|
WS-1 |
普通单圈 |
∮12.7mm |
单孔轴套 |
X |
0.5W |
100-Ω4.7MΩ |
|
WS-2 |
D,Z |
0.25W |
1KΩ-1MΩ |
|||
|
WS16-4 |
普通单圈 |
∮17mm |
支架卧式 |
X |
0.5w |
100Ω-2.2MΩ |
|
D,Z |
0.25W |
1kΩ-1MΩ |
||||
|
WS19-3 |
同轴双连 |
∮18mm |
防转轴套 |
X |
1W |
100-Ω4.7MΩ |
|
WS19-4 |
D,Z0 |
0.5W |
1kΩ-1.7kΩ |
|||
|
WSW3-3 |
单圈微调 |
|
引线立式 |
|
0.25W |
100Ω-1kΩ |
|
WS23 |
单圈微调 |
∮17mm |
引线立式 |
|
0.5W |
100Ω-1kΩ |
|
WS24 |
单圈微调 |
|
引线立式 |
|
0.254W |
100Ω-1kΩ |
有机实芯电位器实物图
3、 常用合成碳膜电位器的性能指标
|
型号 |
额定功率 |
阻值特性 |
阻值范围 |
精度 |
最大工作电压 |
|
Wh118 |
2W |
X |
470Ω-4.7mΩ |
20% |
500V |
|
1W |
D,Z |
4.7kΩ-2.2MΩ |
400V |
||
|
WH5 |
0.5W |
X |
470Ω-4.7mΩ |
20% |
200V |
|
0.25W |
D,Z |
4.7kΩ-2.2MΩ |
150V |
||
|
WH19 |
0.25W |
X |
1kΩ-2.2MΩ |
20% |
200V |
|
0.1W |
D,Z |
4.7KΩ-470KΩ |
160V |
||
|
WH23 |
0.5W |
X |
1kΩ-1MΩ |
20% |
150V |
|
0.25W |
D,Z |
1.7KΩ-100KΩ |
100V |
||
|
WH144 |
0.25 |
X |
22Ω-2.2MΩ |
20% |
350V |
|
WH167 |
0.7 |
X |
470Ω-4.7mΩ |
20% |
100V |

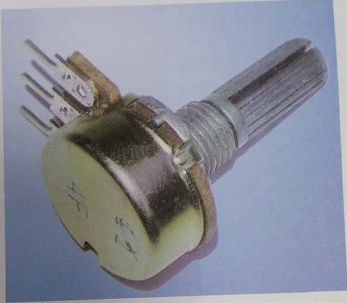

合成碳膜电位器实物图
有关合成碳膜电位器、绕线电位器及有机实芯电位器的的性能指标已经很清楚，以上型号只是其中的一部分，如有需求，可拨打精密龙电子的电话或者进网站在线咨询，电话0755-83031155
